ECG - Fundamentos

1. Fundamentos del electrocardiograma

Fuentes Manual + apuntes de clase + presentaciones EKG Generalidades y Método para la lectura del EKG del Dr. Adrián Jiménez González (Dubin, 6.ª ed. para historia y nomenclatura).

1.1 Historia y nomenclatura

Pasted image 20261011150858.png

Retrato de Willem Einthoven (referencia: Dubin, 6.ª ed.), pionero del electrocardiograma.

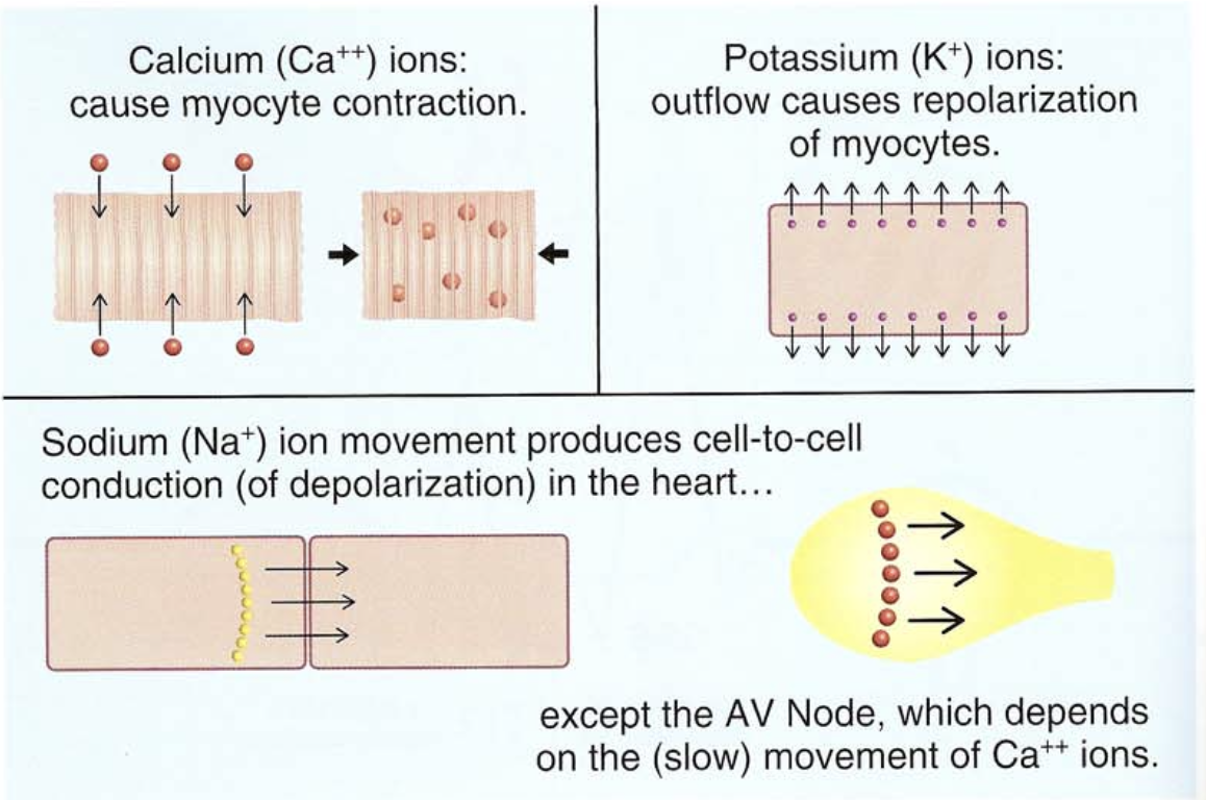

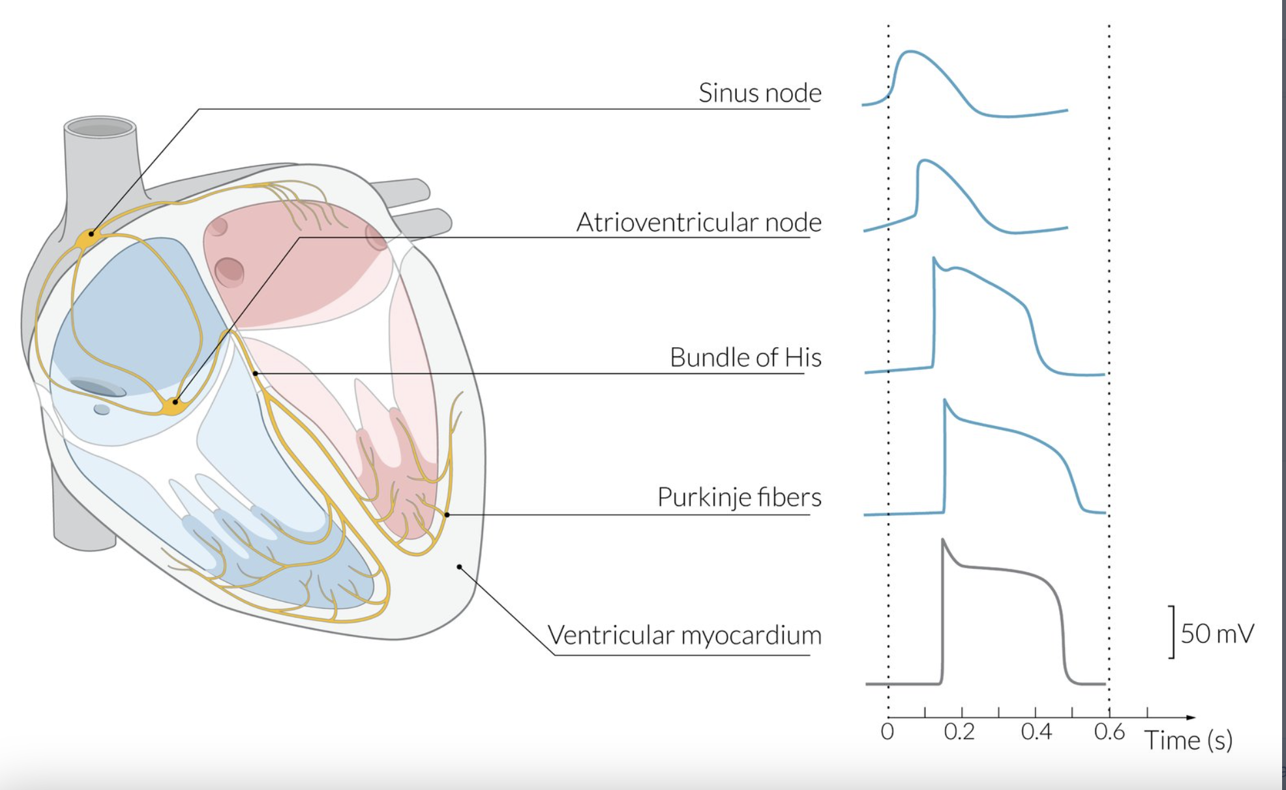

1.2 Electrofisiología básica de la célula miocárdica (Figs. 1.1–1.6)

Pasted image 20261011150923.png

Proceso Definición (diapositivas)
Despolarización Pérdida de las cargas positivas externas
Repolarización Recuperación de las cargas positivas externas

Pasted image 20261011150935.png

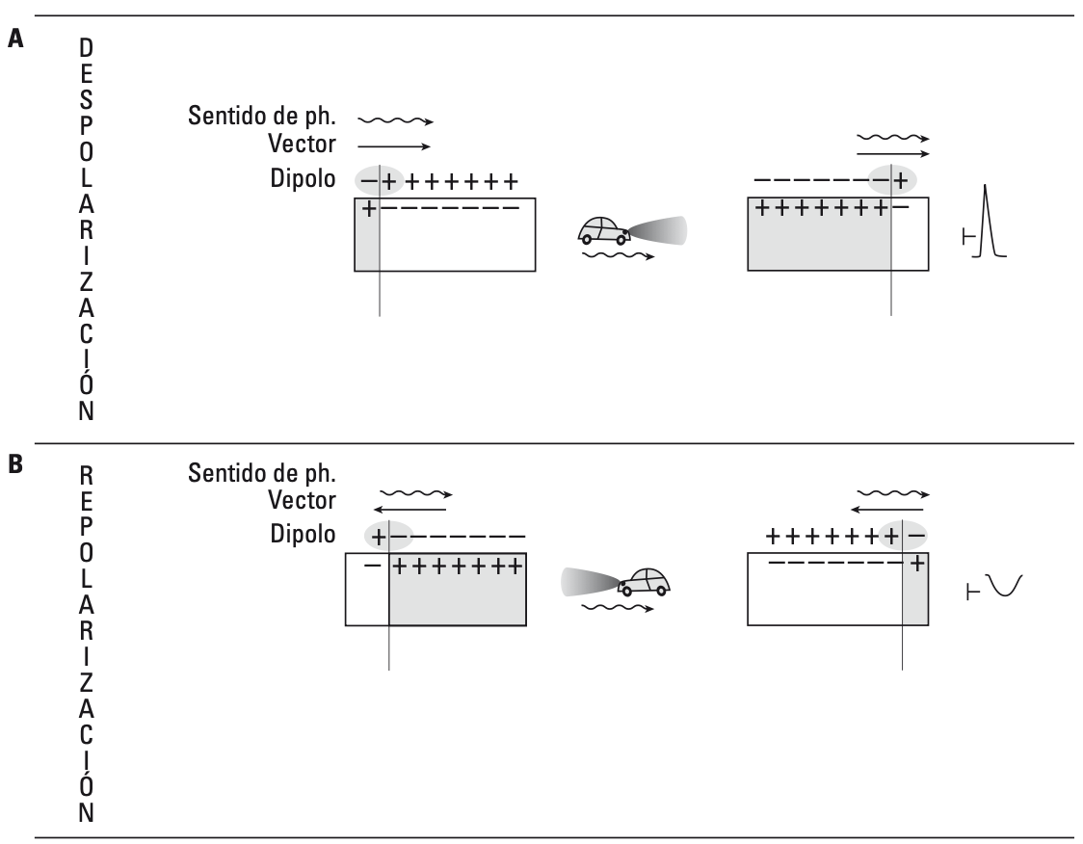

1.3 Teoría del dipolo y vectores (Figs. 1.3–1.5)

Pasted image 20261011150949.png

Analogía de clase Un carrito que va hacia la cámara = positivo; que se aleja = negativo.

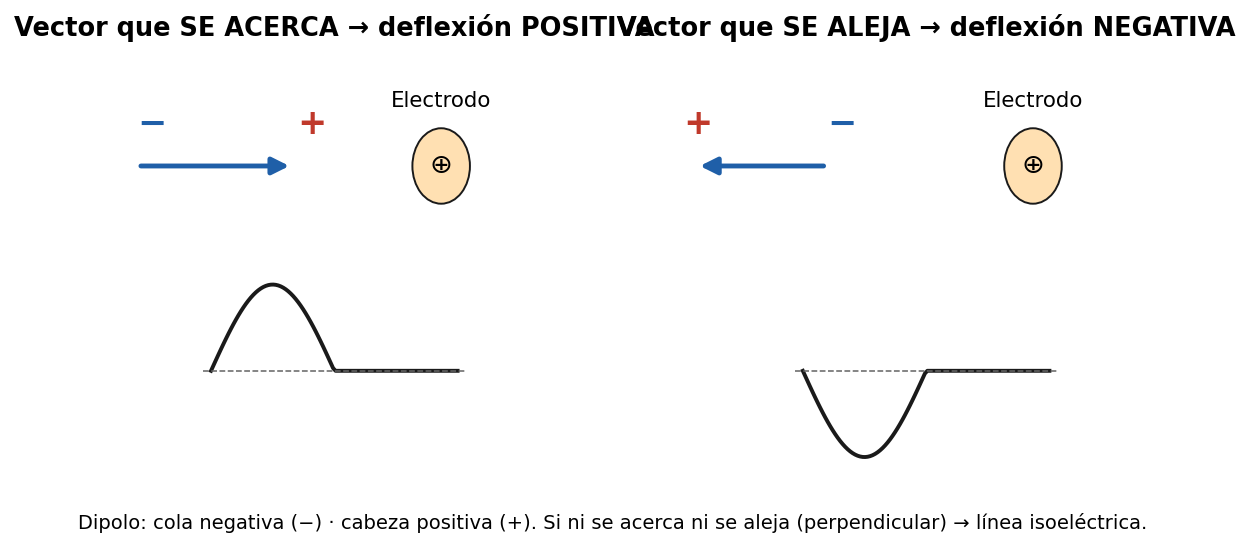

attachments/Slide_EKG_generalidades_11-13_dipolo_vector.png

Esquema del dipolo y del vector (cabeza positiva, cola negativa) y su relación con el electrodo explorador: acercamiento = positivo, alejamiento = negativo.

1.4 Sistema de formación y conducción del impulso (Figs. 1.6–1.7)

Generalidades

Nodo sinusal (Keith y Flack, 1907)

Haces internodales

Nodo AV (Aschoff–Tawara, 1905)

Haz de His y ramas

Reglas clínicas del sistema de conducción

Regla de calidad del impulso Entre más arriba nace el estímulo (más fisiológico), el impulso es más corto y funcional; entre más abajo, es más largo, ancho y de peor calidad.
Jerarquía de marcapasos Marcapasos: nodo sinusal 60–100 lpm → nodo AV 40–60 lpm (ritmo nodal) → fibras de Purkinje/ventrículo 30–40 lpm (ritmo idioventricular). Por eso si hay 30–40 lpm el paciente se desmaya.
Vías accesorias Vías accesorias ("haces anómalos"): fuera de la caseta normal el estímulo puede pasar por vías ocultas y producir taquicardias de reentrada (supraventriculares): haces de Kent, James y Mahaim (se verán después).

1.5 Vectores de la despolarización (Figs. 1.8–1.12)

Secuencia de la despolarización ventricular (nodo AV–His–Purkinje)

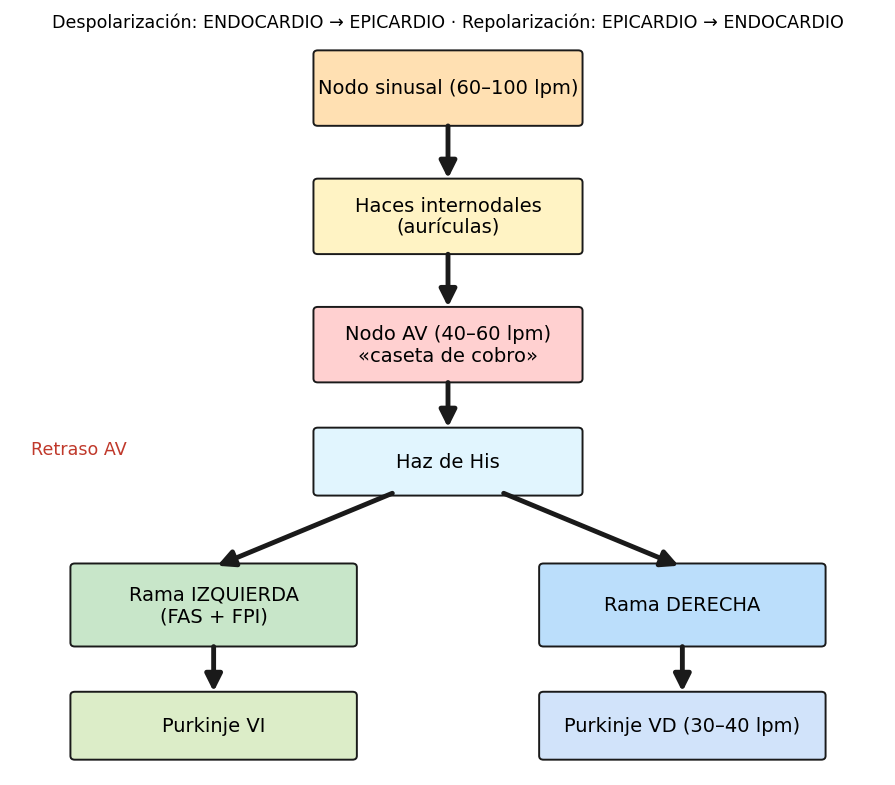

attachments/Slide_METODO_26-28_sistema_NodoAV_His_Purkinje.png

Sistema de conducción (nodo AV–His–Purkinje) con el sentido endocardio→epicardio de la despolarización y las bases ventriculares como último territorio en activarse.

Vector auricular

Tres vectores ventriculares (QRS)

Vector Dirección (manual) Dirección (diapositivas) Efecto en el QRS
1s (septal), parte media del septum De izquierda a derecha, de arriba hacia abajo y un poco de atrás hacia delante (Fig. 1.9) Se origina en el borde izquierdo del septum; de izquierda a derecha y de arriba hacia abajo. Es la "barrera eléctrica" Se aleja de las derivaciones izquierdas → onda q (negativa). Es pequeño; no se ve si el septum es delgado o el VI es grande. Un infarto septal se ve como Q patológica (grande, profunda, ancha)
2i (pared libre del VI) De derecha a izquierda, de arriba hacia abajo y hacia atrás (Fig. 1.10) Suma de los vectores originados en los dos ventrículos (VI y VD); predomina el VI por su mayor masa Onda R (positiva) en derivaciones izquierdas
3d (basal), bases (y movimiento de válvulas) Hacia arriba, derecha y atrás (Fig. 1.11) De izquierda a derecha y de abajo hacia arriba Onda S (negativa)
Nota de consistencia Para el vector 3d, el manual dice arriba, derecha y atrás y la diapositiva de izquierda a derecha y de abajo hacia arriba. Son compatibles: ambos apuntan hacia las bases (arriba y a la derecha).
Q patológica vs. no patológica Q patológica = grande, profunda, ancha. Q no patológica = chiquita (máximo 1 cuadrito de duración).

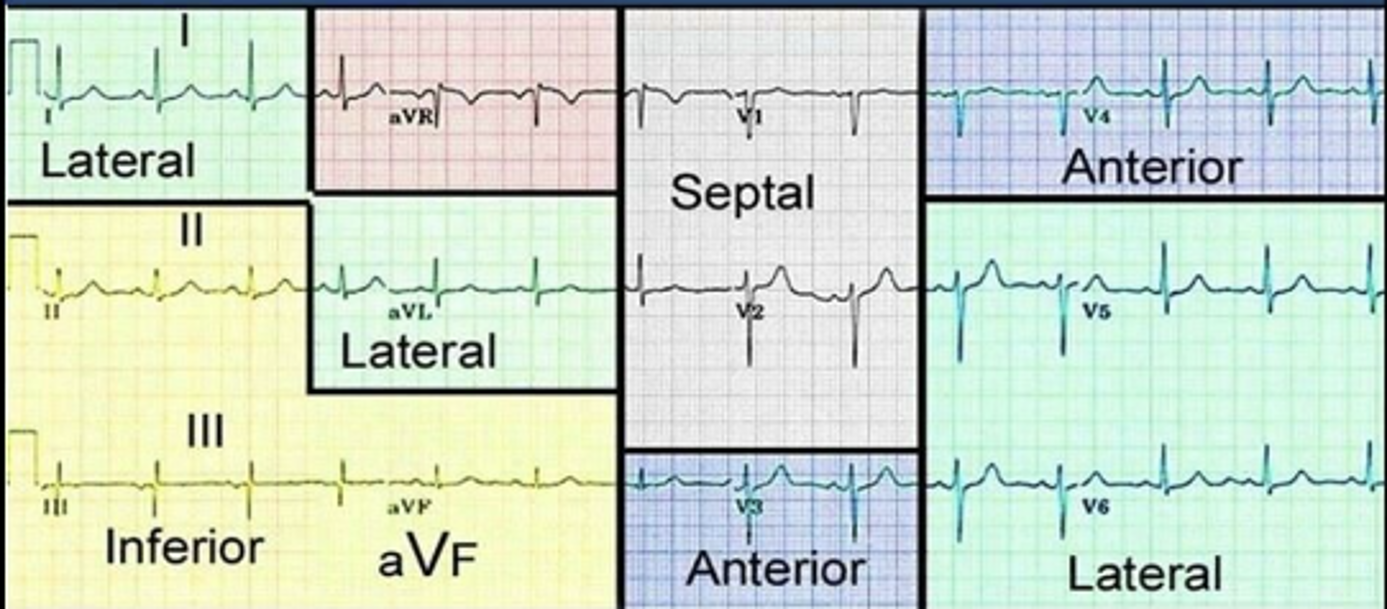

Pasted image 20261011151124.png

attachments/Slide_METODO_29-32_vectores_1s_2i_3d.png

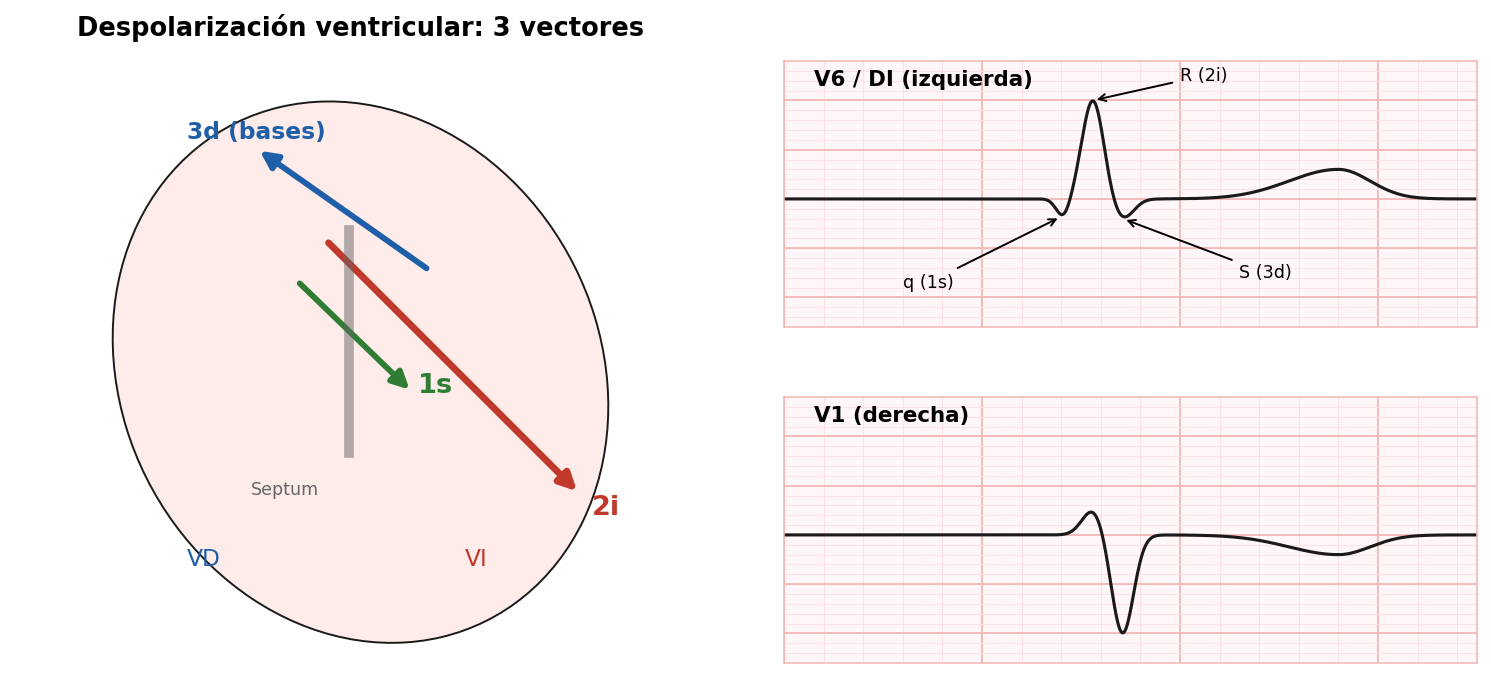

Los tres vectores ventriculares: 1s septal (q), 2i de la pared libre (R) y 3d de las bases (S), y su resumen.

1.6 Repolarización y onda T

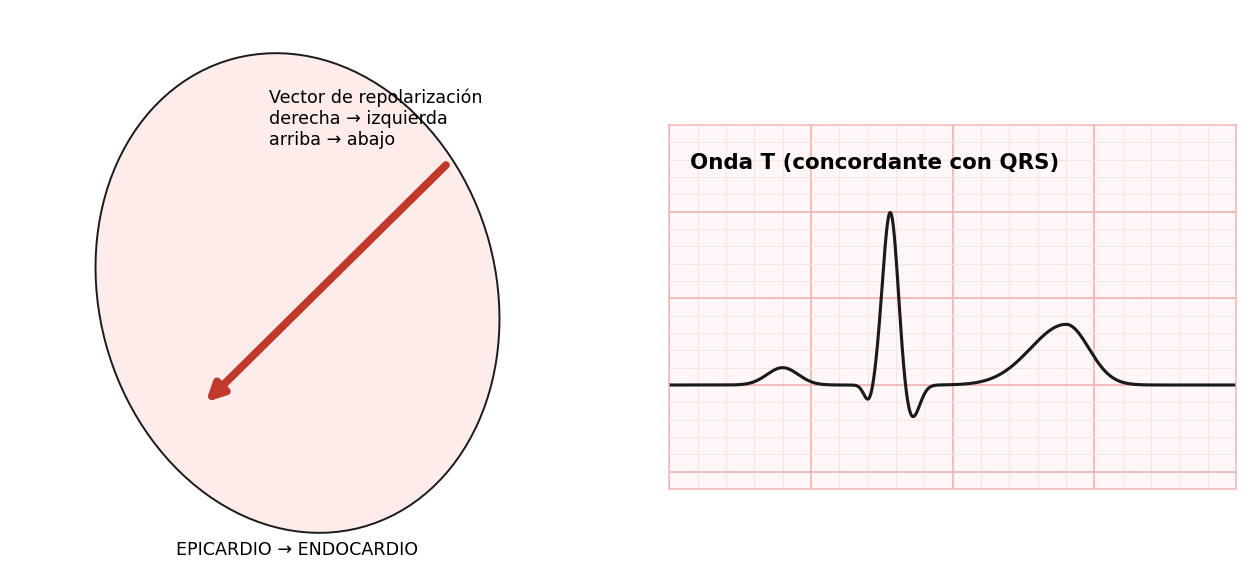

attachments/Slide_METODO_33_vector_repolarizacion.png

Vector único de repolarización ventricular (derecha → izquierda, arriba → abajo).

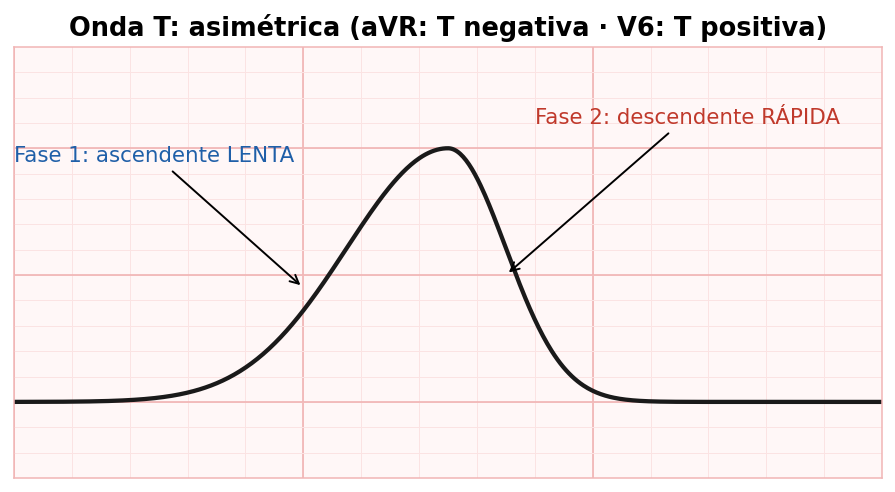

attachments/Slide_METODO_39_onda_T.png

Morfología asimétrica de la onda T (ascenso lento, descenso rápido) y ejemplos de T negativa y positiva según la derivación.

1.7 Vectores de la onda P y trazo del QRS por derivación

attachments/Slide_METODO_35-38_vectores_P_y_QRS_por_derivacion.png

Vectores de la onda P por derivación y ejemplo del trazo del QRS en aVR según los vectores 1s, 2i y 3d.
